Pada postingan kali ini saya akan memberikan sedikit tutorial tentang cara merancang suatu topologi jaringan komputer, sesuai dengan tugas kuliah dalam mata kuliah Jaringan Komuper atau biasa disebut Jarkom.

Dalam matakuliah Jaringan Komputer dibutuhkan suatu software simulasi untuk merancang suatu jaringan. Ada banyak software yang bisa kamu dapatkan di internet. Disini saya menggunakan Cisco Packet Tracer.

Sebelum melakukan konfigurasi yang dengan media ayau peralatan yang sesungguhnya dalam dunia nyata, kita harus melakuan simulasi menggunakan software ini. Berikut saya akan tunjukan bagaimana cara menginstal Cisco Packet Tracer terlebih dahulu.

Pertama kita harus mempersiapkan seperangakat komputer dan installer Cisco Packet Tracer nya terlebih dahulu yang bisa anda download secara gratis di internet.

Setelah anda memiliki installernya, silahkan jalankan instaler tersebut dengan double click atau klik kanan, run as administrator

jaringan komputer ip adress


Ketika mejalankan penginstallan ini disarankan untuk menutup semua aplikasi agar penginstalan menjadi lebih cepat dan lancar. Setelah sudah siap klik next.

Setelah itu akan muncul Liscense Agremment atau meminta persetujuan anda tentang semua kebijakan dalam menggunakan aplikasi ini, anda harus pilih setuju agar bisa melanjutkan penginstalan, lalu klik next.


Langkah selanjutnya yaitu menempatkan lokasi penginstalan. Kita bisa menaruhnya di mana saja, drive C, D, E. Terserah anda sendiri. Namun defaultnya sudah ditentukan di drive C seperti terlihat pada gambar. Setelah ditentukan lokasinya klik next.

jaringan komputer topologi bus


Setelah ini kita bisa membuat short cut pada star menu, langsung saja klik next.

Selanjutnya akan ada dua pilihan yang bisa kita pilih dua duanya yang pertama jika ingin membuat icon dekstop centang pada pilihan pertama, yang kedua apabila ingin membuat quick launch icon centang pilihan kedua. Stelah itu klik next.
-

Kemudian setelah itu akan ditampilkan hasil dari langkah sebelumnya menandakan program siap diinstall, setelah itu klik install.

Lalu tinggal menunggu proses penginstalan sampai selesai, setelah itu muncul tampilan seperti gambar dibawah.


Pada bagian ini terdapat peringatan yang meminta menutup browser atau merestart komputer. klik saja Ok. Stelah itu klik Finish. Proses penginstalan selesai dan program siap dijalankan.

Setelah pengisntalan selesai mari langsung saja kita buat topologinya, pada contoh ini saya akan merancang topologi bus. Pertama tentukan dulu media apa saja yang diperlukan, saya akan menggunakan 5 personal komputer, 5 buah switch, kabel utp dengan jenis straight dan satu buah server.

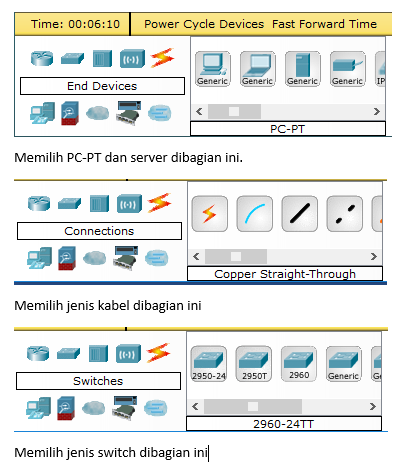

Lalu buat gunakan tools yang ada di sebelah sisi kiri bawah

cisco packet tracer memilih jaringan komputer


Susunlah bahan bahan yang sudah kamu pilih seperti pada gambar dibawah ini.


jaringan komputer memakai cisco packet tracer



Jika anda sudah berhasil membuat design gambarnya seperti pada gambar diatas, sekarang anda harus melakukan pemberian IP adress kepada setiap PC dengan cara klik satu kali pada salah satu gambar PC yang akan diberi Ip adress terlebih dahulu lalu pilih tab dekstop, lalu pilih IP configuration.

cisco packet tracer cara memberikan ip adress jaringan komputer


Sekarang kamu tinggal mengetikan ip adress di seperti pada gambar, lakukanlah kepada semua PC yang ada. kamu bisa memakai format yang telah ditentukan yaitu 192.168.xx.x atau 172.16.xx.x tapi semua komputer harus menggunakan format yang sama jika pakai yang 192.168.xx.x semua harus memaki format yang ini.

Untuk membedakan ip setiap PC, ubah lah satu digit terakhir sesuai keinginan anda. Kalau saya untuk lebih memudahkan identitasnya, saya memberikan angka xx diatas dengan angka 79 lalu digit terkhir nya saya berikan angka yang berurutan satu sampai lima atau sesuai jumlah PC.

Untuk pemberian ip servernya caranya sama dengan memberikan ip pc yaitu dengan cara klik satu kali pada gambar Server yang akan diberi Ip adress lalu pilih tab dekstop, lalu pilih IP configuration.

Setelah semua selesai silahkan tes koneksinya dengan cara ping dari salah satu PC ke Ip adress PC yang lain. Caranya klik satu kali pada gambar PC >>lalu pilih Dekstop>> kemudian pilih Command Prompt, lalu ketikan ping 192.168.79.4

Jika Muncul replay maka sambungan koneksi berhasil, namun jika request time out berarti belum berhasil menyambungkan, lalu coba lagi pemberian ip adressnya dan perikasa sambungan kabelnya dengan teliti.

Jika sudah berhsil anda bisa test dengan mengirimkan pesan dai satu PC ke PC yang lain dengan icon Message dibagian kanan. Maka alur data pesannya akan terlihat.

Sekian dari saya semoga bermanfaat.
